BESCHREIBUNG:

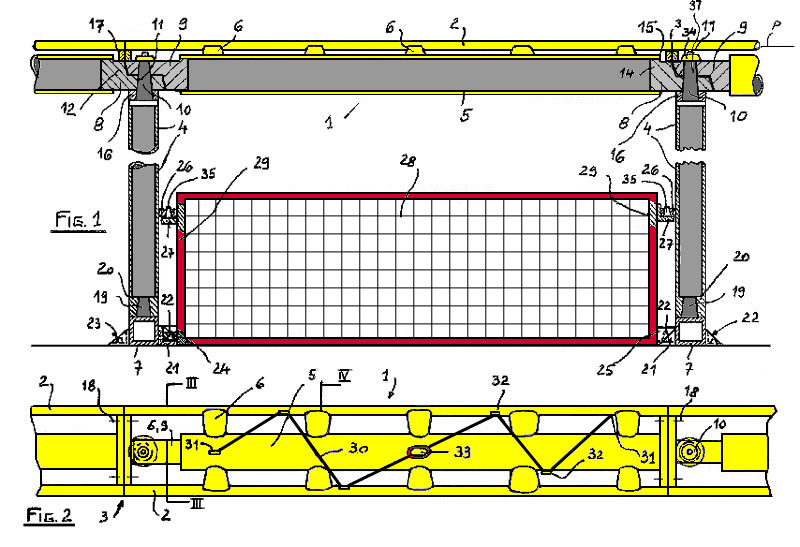

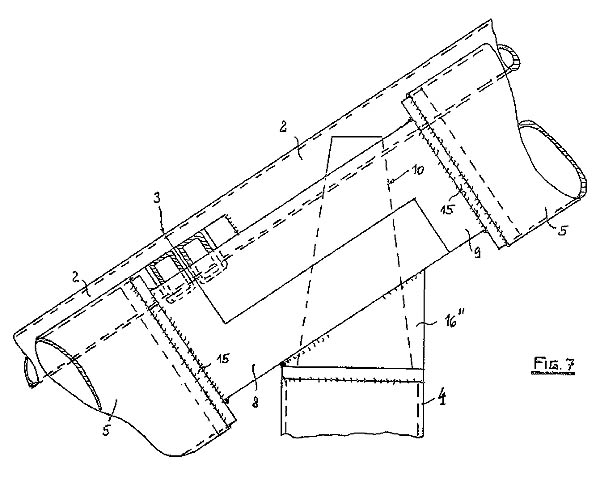

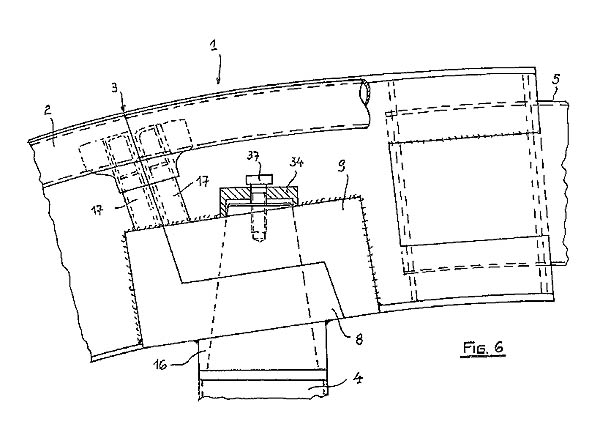

Anton Schwarzkopf entwickelte dieses Steck-System, um den Auf- und Abbau zu erleichtern. Ein geniales und sehr durchdachtes Prinzip, welches außer der hohen Passgenauigkeit der einzelnen Teile auch eine sehr schnelle Montage gewährleistet. Die Anzahl der Stützpfeiler verringert sich im Vergleich zu älteren Systemen erheblich und umständliche Verschraubungen fallen so gut wie ganz weg. Die Verbindungen sind nummeriert und werden durch Bolzen und Splinte gesichert. Das System kam 1978 bei der transportablen "Looping Star" Achterbahn der Schausteller Firmen Bruch / Kinzler erstmals zum Einsatz.

SPECIFICATION:
Anton Schwarzkopf developed this plug-system to ease up the build-up and dismantling of a ride. A genious and well thought idea which also, beside the fast mounting, guaranties a perfect fitting of the parts. The number of supports is reduced compared to older systems and long winded screwings are reduced to a minimum. The numbered connections are secured by bolts and cotter pins. The system was introduced on the very first "Looping Star" rollercoaster, purchased by the german showmen companies Bruch / Kinzler in 1978.

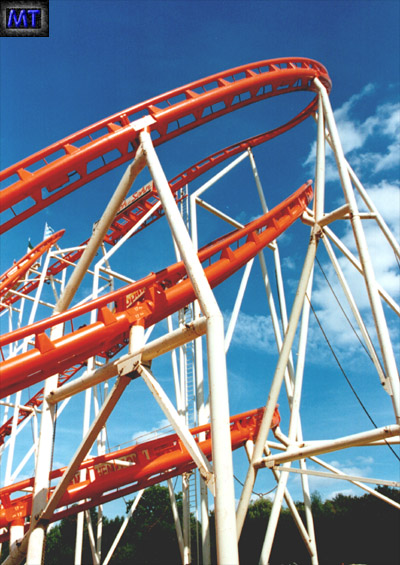

Wie ein großer Baukasten: der "Dreier Looping" der deutschen Schaustellerfirma Barth.

Like a giant errector set: the "Dreier Looping" of the german showmen company Barth.

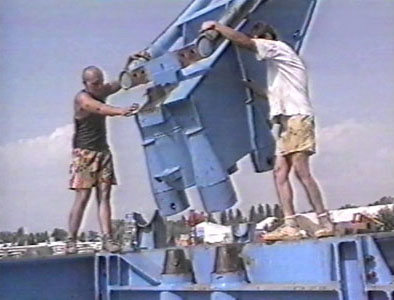

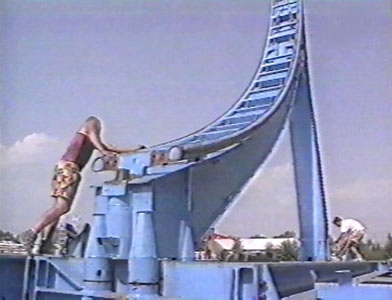

Ein Looping der Kastenbauweise besteht aus zwei Rampen, drei Schienenstücken die den oberen Halbkreis bilden, zwei Stützen und zwei Containerpaletten die, auf dem Boden ausgelegt, den Stand sichern. Sind die Bodenplatten positioniert, so ist ein Looping recht schnell aufgestellt. Der obere Halbkreis wird auf dem Boden montiert und anschließend mit einem Kran in Position gebracht. Der hier gezeigte, transportable Looping unterscheidet sich gegenüber der stationären Ausführung darin, das die einzelnen Teile nicht verschraubt, sondern per Bolzen und Splint gefestigt werden.

A typical loop of the boxbeam-type consists of two ramps, two supports, three further pieces of track forming the upper circle and two container-plates which, used as bottom, give a solid stand. Once the container-plates are fixed, it takes not long to complete a loop. While on the ground, the upper circle is mounted together and then set right on top of the ramps by a crane. The transportable loop, as shown on the photos, differs to the stationary model. Here, the parts are fixed by bolts and splints while the park version has to be screwed together.
